Pagaminta su vidinio kampo spinduliu R≤0,3mm ir dydžio paklaida ±0,1mm. Idealiai tinka aukštybinėms užuolaidinėms sienoms, tiltų inžinerijai ir tikslioms mašinoms, kurioms reikalingas nepriekaištingas surinkimas ir išskirtinė laikomoji galia.

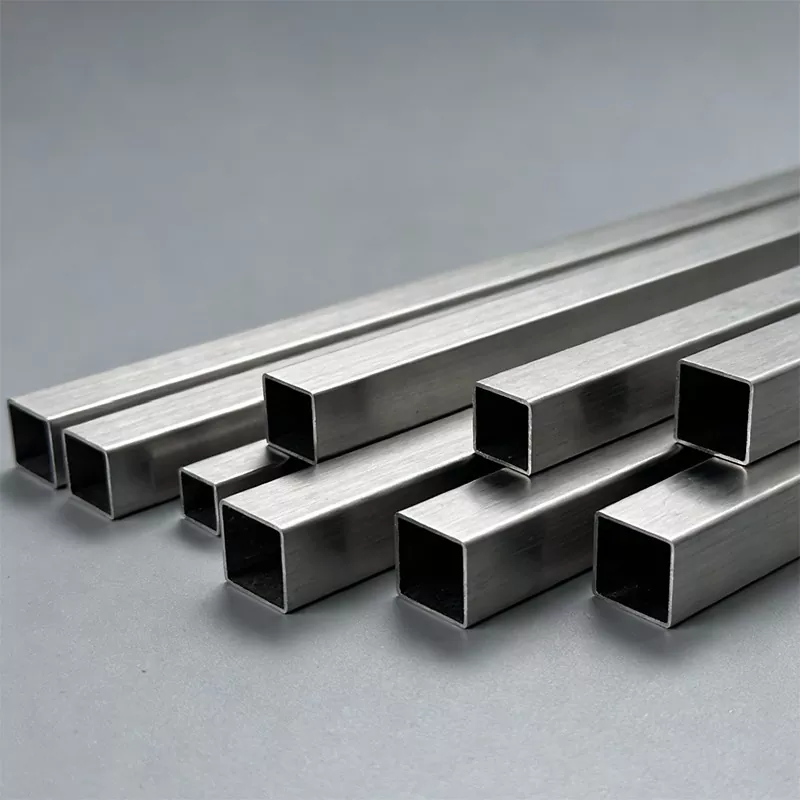

Stačiakampis kvadratinis vamzdis yra tuščiaviduris metalinis profilis, kurio kvadratinis arba stačiakampis skerspjūvis ir vidinis kampas tiksliai artėja prie 90° (aštriojo kampo spindulys R≤0,5 mm), skiriasi nuo tradicinių suapvalintų kvadratinių vamzdžių (R≥1,0 mm). Jis apdorojamas šalto lenkimo, karšto valcavimo arba ekstruzijos būdu naudojant anglinį ar nerūdijantį plieną. Dėl stabilios struktūros ir įprastos išvaizdos jis puikiai tinka B2B projektams, reikalaujantiems didelio surinkimo tikslumo ir mechaninių savybių. Ištirkite visą mūsų asortimentąspecialios formos plienaspagal individualius reikalavimus.
Pagrindiniai pranašumai ir patikrinti atvejai
Milimetro lygio tikslumas
Taikant pažangią šaltojo formavimo technologiją, vidinio kampo spindulys suspaudžiamas iki ≤0,3 mm, o komponentų sujungimo tarpas kontroliuojamas iki ≤0,1 mm. Šis tikslumas tiesiogiai sumažina apdirbimo vietoje žingsnius ir padidina surinkimo efektyvumą 30–50%.
Puikus struktūrinis našumas
Palyginti su tradiciniais apvaliais kvadratiniais vamzdžiais, aštraus kampinio kvadratinio vamzdžio sukimo ir lenkimo stiprumas padidėja 15–20%. Tuščiavidurė konstrukcija sumažina svorį nuo 12% iki 30%, optimizuoja medžiagų sąnaudasplieninės konstrukcijos.

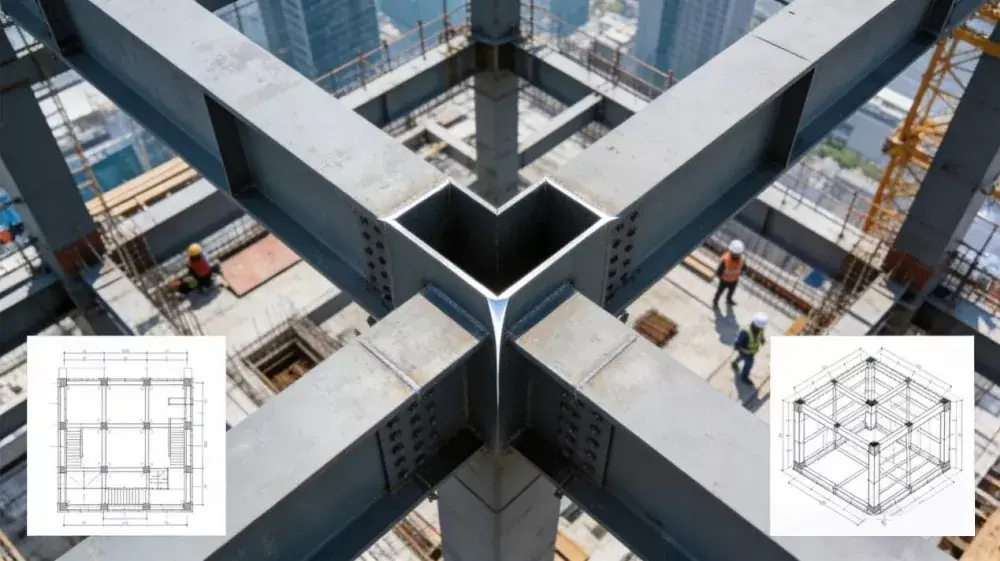

Projekto atvejis: 500 metrų super bokštas Šendžene
Q345FR ugniai atsparus kvadratinis vamzdis buvo naudojamas kaip laikantis rėmas. Taikant besiūlių sujungimo technologiją, buvo pasiektas 70 % takumo stiprumo išlaikymo koeficientas 600 °C temperatūroje, atitinkantis 3 valandų atsparumo ugniai ribą su ugniai atsparia danga. Tai sumažino ugniai atsparių plokščių sunaudojimą 30%, o statybos laikotarpis sutrumpėjo dviem mėnesiais, palyginti su tradicinėmis schemomis.
Techninės specifikacijos
Šie parametrai naudojami kaip nuoroda. Individualūs dydžiai ir klasės yra prieinami atlikus inžinerinę peržiūrą.
| Specifikacijos kategorija | Prekė | Pamatiniai parametrai | Taikymo pastabos |
|---|---|---|---|
| Skyriaus dydis | Šoninio ilgio diapazonas (kvadratas) | 10 mm × 10 mm iki 200 mm × 200 mm | Maži dydžiai baldams/tiksliajai įrangai; dideli dydžiai užuolaidinėms sienoms/tiltams. |
| Šoninio ilgio diapazonas (stačiakampis) | 10 mm × 20 mm iki 150 mm × 300 mm | Stačiakampė dalis orientuota į vienpusį atsparumą lenkimui, skirtą lentynų sijoms. | |
| Vidinio kampo spindulys (R) | Įprastas ≤0,5mm; didelio tikslumo ≤0,3 mm | Atitinka griežtus tikslumo surinkimo reikalavimus. | |
| Dydžio tolerancija | Normalus ±0,5 mm; tikslumas ±0,1 mm | Automatikos įrangai ir itin aukštoms užuolaidinėms sienoms. | |
| Sienos storis | Įprastas storis | Nuo 0,8 mm iki 12 mm | Plonasienis lengvoms konstrukcijoms, storasienis laikančiajam. |
| Pasirinktinis storis | Minimalus 0,3 mm, maksimalus 15 mm | Itin plonas apdailai, itin storas tiltų standintuvams. | |
| Storio tolerancija | ≤2mm: ±0,05~0,1mm; 2–6 mm: ±0,1–0,2 mm; >6 mm: ±0,2–0,3 mm | Užtikrina konstrukcijos įtempių pasiskirstymo stabilumą. | |
| Medžiagos savybės | Anglies plieno serija | Q235B, Q345B, Q690 didelio stiprumo plienas | Q690 takumo riba ≥690 MPa, tinka didelėms apkrovoms ir svorio mažinimui. |
| Speciali plieno serija | Q345FR ugniai atsparus plienas | 70 % takumo riba 600°C temperatūroje, atsparumas ugniai 3 val. | |
| Lydinių serija | 304/316 nerūdijantis plienas, 6061 aliuminio lydinys | Nerūdijantis, atsparus korozijai, aliuminis – lengvam naudojimui lauke. | |
| Technologiniai parametrai | Formavimo procesas | Šaltas formavimas + vietinis terminis apdorojimas | Sumažina streso koncentraciją ir pagerina stabilumą. |
| Suvirinimo technologija | Hibridinis suvirinimas lazeriu | Suvirinimo plotis 2 mm, deformacija sumažinta 70%, nuovargio tarnavimo laikas >2 milijonai ciklų. | |
| Paviršiaus apdorojimas | Karštas cinkavimas, fluoro anglies purškimas, anodavimas | Cinkas korozijai, fluorokarbonas oro sąlygoms, anodavimas aliuminiui. | |
| Mechaninės savybės | Lankstumo stiprumas | 15% ~ 20% didesnis nei tos pačios specifikacijos apvalus kvadratinis vamzdis | Tolygesnis įtempių pasiskirstymas. |
| Svorio metimo santykis | 12% ~ 30% | Prisitaiko prie lengvų reikalavimų, tokių kaip itin aukšti pastatai ir tiltai. | |
| Atsparumas oro sąlygoms | Cinko danga ≥80μm; Atsparumas fluorokarbono druskos purškimui ≥1000h | Prisitaiko prie ilgalaikio naudojimo lauke scenarijų. |
Tinkinimo ir taikymo scenarijai

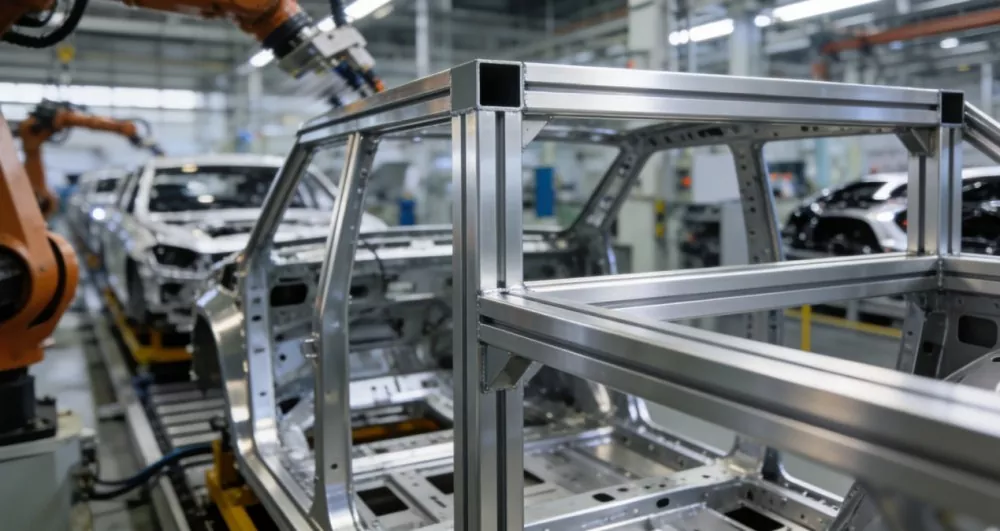

Tinkinimo galimybės išplečia programų ribas. Nuo didelio stiprumo plieno iki aliuminio lydinio ir nuo suvirinimo lazeriu iki purškimo fluoro angliavandeniu – lankstūs deriniai atitinka įvairius B2B poreikius. Pavyzdžiui, 6061 aliuminio lydinio kvadratinis vamzdis naudojamas automobilių suvirinimo robotų pagrindui, užtikrinantis tikslų kreipiamųjų bėgelių montavimą naudojant ±0,1° kampo klaidų valdymą.

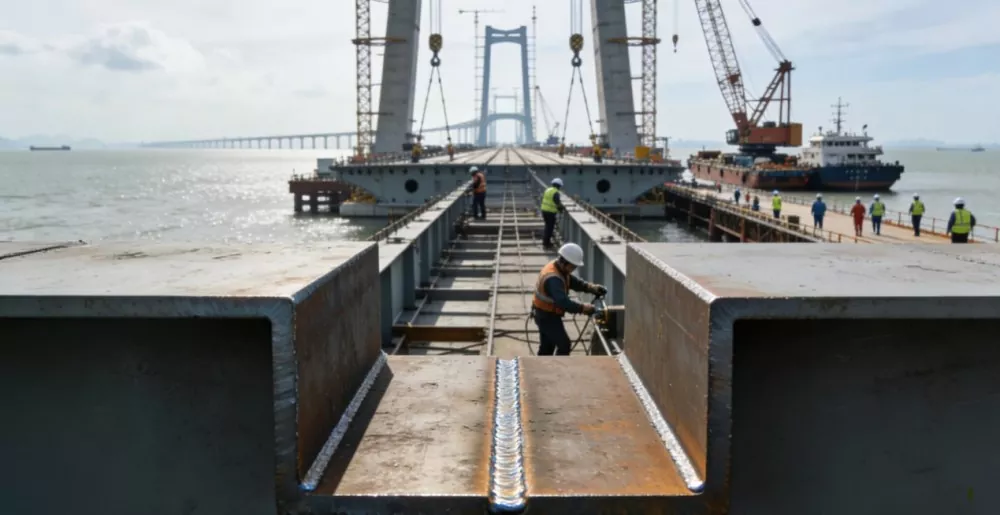

Gilaus vidurinio kanalo plieninės dėžės sijos standikliui panaudojus Q690 didelio stiprumo kvadratinį vamzdį, vieno sluoksnio svoris sumažėja 1200 tonų. Lazerinio lankinio hibridinio suvirinimo proceso nuovargio trukmė viršija 2 milijonus ciklų, o tai 50 % didesnis nei tradicinių metodų. Ši medžiaga nuolat įrodo savo techninę vertę aukštybiniuose pastatuose, tiltų inžinerijoje ir tiksliojoje mašinoje.
Kodėl verta rinktis „Shunchen“ pramonę?
„Shunchen Industry“ turi didelių pranašumų stačiakampių kvadratinių vamzdžių srityje, o šerdies našumas ir apdorojimo tikslumas yra pranašesni už įprastus pramonės standartus. Vidinio kampo spindulys yra ≤0,3 mm, o dydžio tolerancija kontroliuojama ± 0,1 mm.
Siūlome platų medžiagų pasirinkimą, įskaitant Q690 didelio stiprumo plieną ir Q345FR ugniai atsparų plieną. Palyginti su įprastais gaminiais, atsparumas lenkimui padidėja 15–20%, o svoris sumažėja 12–30%. Mes palaikomevisos specifikacijos pritaikymaspasikliaujant skaitmeniniu lanksčiu gamybos būdu. Užtikrinkite greitą pristatymą, griežtą kokybės kontrolę ir išsamius patikrinimo dokumentusmasiniai užsakymai. Veikiame kaip atiesioginis tiekėjas gamyklojegarantuoti geriausiaB2B citata.
Dažnai užduodami klausimai
1. Kuo stačiakampis kvadratinis vamzdis skiriasi nuo standartinio kvadratinio vamzdžio?
Stačiakampio kvadratinio vamzdžio vidinio kampo spindulys (R) yra ≤0,5 mm, o didelio tikslumo modeliuose - iki ≤0,3 mm. Tai yra žymiai ryškesnis nei tradiciniai kvadratiniai vamzdžiai, kurių suapvalinto kampo spindulys yra R≥1,0 mm. Dėl šio smailesnio kampo galima atlikti vientisą sujungimą be tarpų (tarpai ≤0,1 mm), todėl jis idealiai tinka didelio tikslumo architektūros ir mašinų darbams.
2. Kokias medžiagas ir plieno rūšis galima užsakyti dideliais kiekiais?
Tiekiame anglinio plieno serijas (Q235B, Q345B, Q690 didelio stiprumo), specialų ugniai atsparų plieną (Q345FR), nerūdijantį plieną (304/316) ir aliuminio lydinį (6061). Q690 labai rekomenduojamas esant didelėms apkrovoms, kai reikia sumažinti svorį, o 304/316 nerūdijantis plienas idealiai tinka korozinei aplinkai.
3. Kuo gaminiui naudingas hibridinis suvirinimas lazeriu?
Mūsų stačiakampiuose kvadratiniuose vamzdeliuose naudojamas pažangus lazerinis lankinis hibridinis suvirinimas. Ši technologija sumažina suvirinimo plotį iki maždaug 2 mm, sumažina suvirinimo deformaciją 70%, o nuovargio tarnavimo laiką padidina iki daugiau nei 2 milijonų ciklų. Tai užtikrina puikų konstrukcijos vientisumą, ypač esant dinaminėms apkrovoms, tokioms kaip tiltų inžinerija.
4. Ar galite pateikti individualų paviršiaus apdorojimą?
Taip. Siūlome karštąjį cinkavimą (siekiant puikų antikorozinį veikimą), fluorangliavandenilių purškimą (atsparumui UV ir oro sąlygoms) ir anodavimą (konkrečiai aliuminio lydinio modeliams). Pasirinkimas priklauso nuo lauko sąlygų ir estetinių reikalavimų.
5. Koks yra didelių projektų užsakymų pristatymo laikas?
Pristatymo laikas priklauso nuo bendro tonažo, medžiagos rūšies ir specifinių apdorojimo reikalavimų. Standartinių dydžių atveju tai paprastai svyruoja nuo 15 iki 25 dienų. Mes naudojame skaitmeninį lankstų gamybos režimą, kad užtikrintume greitą pristatymą ir griežtą kokybės kontrolę, laikantis griežtų didelių statybos projektų grafikų.
Prašykite stačiakampio kvadratinio vamzdžio kainos pasiūlymo
Susisiekite su Shunchen Industry ir nurodykite reikiamus matmenis, medžiagos klasę (pvz., Q345B, Q690), sienelės storį ir paviršiaus apdorojimą. Mūsų inžinierių komanda peržiūrės jūsų projektą ir pateiks konkurencingą gamyklos pasiūlymą.
