Didelio stiprumo, oro sąlygoms atsparios laikančiosios konstrukcijos, skirtos miestų balkonams, vilų terasoms ir butų koridoriams. Su karštuoju cinkavimu, greitu moduliniu montavimu ir pritaikomais pasvirimo kampais.
- 12 lygis Atsparumas vėjui
- ≥ 500 val NSS testas
- 0-30° Reguliuojamas pakreipimas
- 20+ metų Tarnavimo laikas

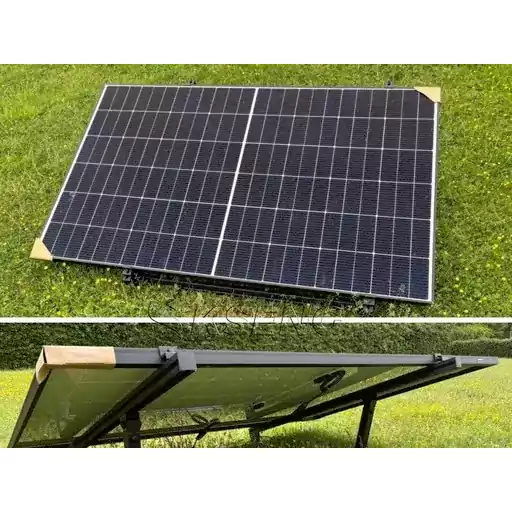

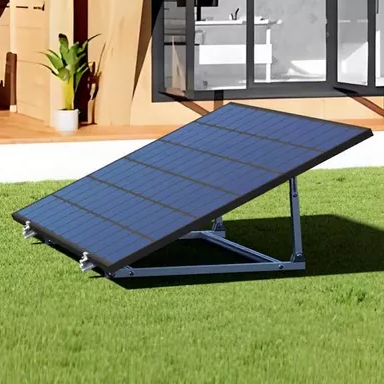

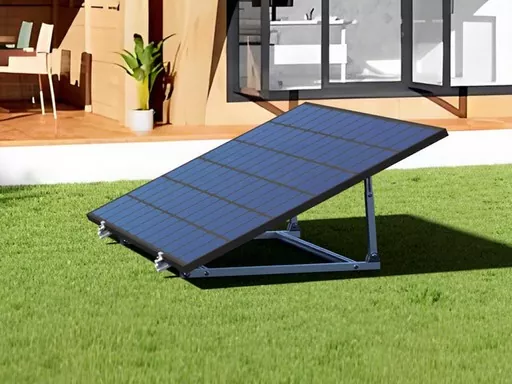

Mūsų Shunchen Balcony PV Bracket yra specializuotas pagalbinis komponentas, nepriklausomai sukurtas paskirstytoms balkonų fotovoltinėms sistemoms. Pagaminta naudojant aukštos kokybės anglinį plieną (Q235B ir Q355B) kaip pagrindinę medžiagą, jis apdorojamas CNC pjovimo, tikslaus suvirinimo ir karšto cinkavimo antikorozinio apdorojimo būdu. Ištirkite visą mūsų asortimentąfotovoltinės atramoskitiems montavimo sprendimams.
Kaip profesionalus PV kronšteino gamintojas, mes kontroliuojame visą procesą nuo žaliavų parinkimo iki gatavo produkto pristatymo. Laikiklio konstrukcija yra moksliškai suprojektuota atsižvelgiant į balkono išdėstymą ir PV modulių svorį, derinant didelio stiprumo apkrovas ir ilgalaikę antikorozinę galią.
Pagrindiniai privalumai
Aukščiausia apkrova ir atsparumas vėjui
Pagrindinė sija ir įstrižinės petnešos sukurtos taip, kad kartu atlaikytų jėgą. Jis gali turėti vieną daugiau nei 500 W galios PV modulį, kurio atsparumas vėjui yra iki 12 lygio, o atsparumas sniego apkrovai yra ≥0,5 kN/㎡, išlaikant konstrukcijos stabilumą net esant dideliems taifūnams ir pūgoms.
Ilgalaikis atsparumas korozijai
Apdorotas visiškai automatiniu karštojo cinkavimo procesu, Balcony PV Bracket vienodas dangos storis yra ≥85 μm. Jis išlaikė 180° lenkimo testą be lupimo, o NSS bandymo trukmė yra ≥500 valandų, todėl lauko instaliacijos tarnavimo laikas viršija 20 metų.
Greitas ir paprastas montavimas
Modulinė konstrukcija leidžia iš anksto surinkti prieš pristatymą. Nereikia atlikti suvirinimo vietoje; tvirtinimas gali būti baigtas veržliarakčiu. Vieną komplektą gali sumontuoti 1-2 žmonės per 2 valandas, drastiškai sumažinant darbo sąnaudas ir statybos ciklus.
Lankstus pritaikymas ir suderinamumas
Pritaikome dydžius ir kampus pagal skirtingus balkonų išdėstymus ir PV modulių specifikacijas. Jis palaiko 0–30° pakreipimo kampo reguliavimą, kad maksimaliai padidintų saulės energijos priėmimo efektyvumą konkrečiomis svetainės sąlygomis.
Techninės specifikacijos
| Parametrų kategorija | Specifiniai rodikliai |
|---|---|
| Bazinė medžiaga | Q235B, Q355B (nerūdijančio plieno pritaikymas) |
| Gamybos procesas | CNC pjovimas + tikslus suvirinimas + karštasis cinkavimas |
| Vykdomieji standartai | GB/T 3323-2019 (suvirinimo kokybė), GB/T 13912-2020 (karštas cinkavimas) |
| Mechaninės savybės | Nominali apkrova ≥50kg/㎡; Atsparumo vėjui laipsnis ≥12 lygis; Atsparumas sniego apkrovai ≥0,5kN/㎡ |
| Kronšteino specifikacijos | Pagrindinė sija: 1000-2000 mm ilgio, 80-150 mm pločio, 2,0-3,0 mm storio; Įstrižainė: 500-1000mm; Vamzdžio skersmuo: 30-50mm |
| Cinkavimo parametrai | Dangos storis ≥85μm; Jokio lupimo po 180° lenkimo; NSS testas ≥500 valandų |
| Suderinami moduliai | Pagrindiniai PV moduliai (galia: 300–550 W; dydis: 1600 × 1000 mm) |
| Pakreipimo kampas | 0-30° rankinis reguliavimas |
| Diegimo metodai | Apsauginis turėklų tvirtinimas / sienos plėtimosi varžtas (tinka betonui, plieninei konstrukcijai) |
Projekto atvejis: miesto gyvenamoji bendruomenė
500 namų savininkų naujoje bendruomenėje tiekėme pritaikytus laikiklius (tolimosios šviesos 1500 × 100 × 2,5 mm, pakreipimas 15°), suporuotus su 450 W PV moduliais. Naudojant apsauginių turėklų užveržimo įrengimą, balkono konstrukcija nebuvo pažeista, o įrengimo efektyvumas padidėjo 50%. Po 1 metų lauko patikros nėra rūdžių ar deformacijų, o energijos gamyba išlieka stabili.
Kodėl verta rinktis Shunchen?
| Palyginimo matmenys | Standartiniai lygiaverčiai gamintojai | Shunchen (mūsų įmonė) |
|---|---|---|
| Struktūrinis projektavimas | Universalaus profilio plieno sujungimas, prastas stabilumas. | Išskirtinis mechaninis dizainas, tolimoji sija + įstrižainės petnešos bendradarbiaujantis guolis. |
| Antikorozinis procesas | Šaltasis cinkavimas, plona danga, NSS testas tik 200 val. | Visiškai automatinis karštasis cinkavimas, ≥85μm danga, NSS testas ≥500 valandų. |
| Tinkinimas | Tik įprasti dydžiai, 10-15 dienų ciklas. | Pritaikytas prie balkono išplanavimo, nubraižytas per 72 valandas. |
| Tiekimo garantija | Nepakankamas atsargų kiekis, nestabilus pristatymas. | Savarankiškas sandėlis, masiniai užsakymai pristatomi per 7 dienas. |
| Pagalbinės paslaugos | Pateikite tik produktus. | Montavimo schemos projektavimas, techninės gairės vietoje, 24 valandų atsakymas po pardavimo. |
Sertifikatai ir kokybės užtikrinimas
Kaip gamintojas, daugiausia dėmesio skiriantis PV laikiklių moksliniams tyrimams ir plėtrai, mes griežtai kontroliuojame kokybę ir teikiame visos grandinės garantiją. Esame sertifikuoti pagal ISO 9001 kokybės vadybos ir ISO 14001 aplinkosaugos vadybos standartus. Produktai atitinka nacionalinius techninius standartus, o mes teikiame SGS trečiųjų šalių mechaninių ir antikorozinių savybių bandymų ataskaitas.
Mūsų gamybos linijose naudojamas visiškai automatinis CNC pjovimas ir suvirinimas su tiesioginiu defektų aptikimu. Cinkavimo procese naudojamas cinko vonios temperatūros stebėjimas realiuoju laiku. Kiekvienai partijai taikomas apkrovos modeliavimas, dangos storio bandymai ir paviršiaus kokybės patikrinimai. Patikrinkite mūsųsertifikatusNorėdami gauti daugiau informacijos.
Dažnai užduodami klausimai
Kokia yra didžiausia Balkono PV kronšteino laikomoji galia?
Įprasta Q355B medžiagos pagrindinė sija (1500 × 100 × 2,5 mm) gali stabiliai nešti vieną 550 W PV modulį, kurio vardinė apkrova yra ≥ 50 kg / ㎡. Jis atitinka 12 lygio vėjo atsparumo ir 0,5 kN/㎡ sniego apkrovos reikalavimus. Mes teikiame profesionalias atrankos konsultacijas pagal jūsų modulio svorį.
Kaip pasirinkti tinkamą laikiklį įvairiems balkonų išdėstymui?
Įlankos balkonams pirmenybė teikiama apsauginių turėklų tvirtinimo laikikliams (gręžti nereikia); įleidžiamiems arba siauriems balkonams, sieniniai laikikliai taupo erdvę; kampiniams balkonams pritaikyti L formos laikikliai padidina erdvę. Pateikiame optimalią schemą pagal jūsų balkono dydžio brėžinį.
Ar galite naudoti elektrostatinį purškimą vietoj karštojo cinkavimo?
Taip. Mūsų numatytasis nustatymas yra karštasis cinkavimas (≥85 μm), kad būtų užtikrintas puikus atsparumas korozijai. Taip pat galime pritaikyti elektrostatinį purškimą pagal poreikį, palaikydami įvairias spalvas, kad atitiktų pastato išorės išvaizdą.
Ar palaikote masinių užsakymų gamyklų patikrinimus ir logistiką?
absoliučiai. Jei užsakymai viršija 100 rinkinių, mes sveikiname klientus mūsų gamykloje, kad jie galėtų priimti kokybę vietoje. Taip pat teikiame išskirtinį logistikos koordinavimą, siekdami užtikrinti, kad laikikliai būtų saugiai ir laiku pristatyti į jūsų projekto vietą.
