Anglies plieno gamybos plokštė

Shunchen Carbon Steel Fabrication Plate tiekia tiksliai supjaustytus komponentus, skirtus plieninėms konstrukcijoms, mašinoms ir sienų užuolaidų sistemoms. Naudojant pažangų CNC pluošto lazerinį pjovimą 1,5–25 mm plokštėms, vienu praėjimu sukuriami sudėtingi kontūrai ir skylės varžtams. Su griežtu kokybės užtikrinimu, pasirenkamu karštuoju cinkavimu ir EN 10204 3.1 MTC, jis užtikrina aukštą nuoseklumą ir greitą pristatymą visame pasaulyje.

Kas yra anglinio plieno gamybos plokštė?

Anglinio plieno gamybos plokštė yra anglinio plieno plokštė, kuri buvo supjaustyta ir apdorota iki nurodyto dydžio arba formos, kad būtų galima naudoti kaip konstrukcinį arba mechaninį komponentą. Užuot tiekęs tik stačiakampes atsargines plokštes, Shunchen gamina ruošinius pagal užsakovo brėžinius, įskaitant netaisyklingus kontūrus, varžtų skylutes, plyšius, tvirtinimo angas ir kitas reikalingas angas.

Pagrindo medžiaga gali būti Q235B, Q355B, ASTM A36, ASTM A572, S235JR, S355JR, SS400 arba SM490, priklausomai nuo reikalingo stiprumo ir taikomo medžiagos standarto. Standartinis apdorojimas apima CNC pluošto pjovimą lazeriu ir skaitmeninį įdėjimą. Kai gatavam komponentui reikalinga apsauga nuo korozijos, galima pridėti karšto cinkavimo ir dažymo.

Šio tipo pagamintos plokštės yra skirtos klientams, kuriems reikia pagal dydį supjaustytų plieninių komponentų suvirinimui, varžtais, konstrukcijų surinkimui, įrangos gamybai ar tolesniam paviršiaus apdorojimui.

Pagrindinės savybės

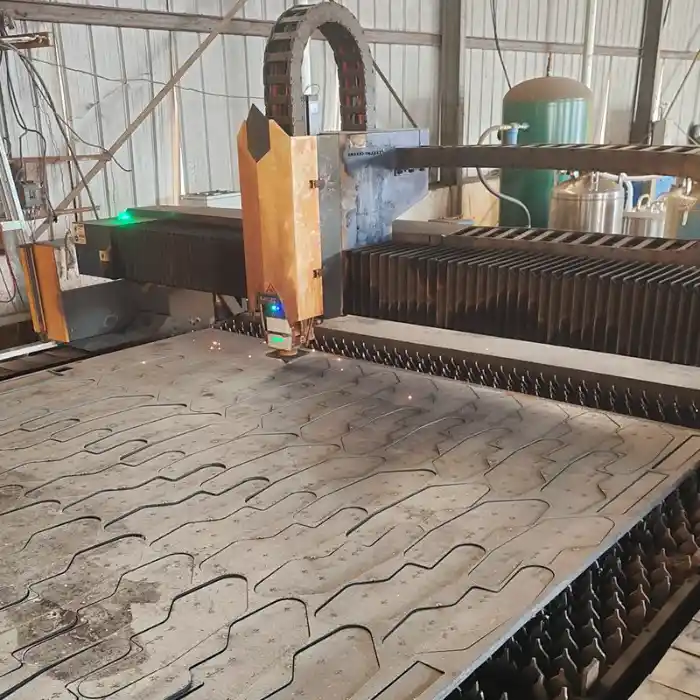

CNC pjovimas lazeriu

„Shunchen“ apdoroja anglinio plieno gamybos plokštę naudodama CNC pluošto lazerinio pjovimo įrangą. Pjovimo programa generuojama pagal patvirtintą gamybos brėžinį, leidžiantį atkartoti tą patį kontūrą ir skylių raštą visoje partijoje.

Plokštėms, kurių storis neviršija 10 mm, nurodytas matmenų nuokrypis yra ≤±0,1 mm. 10–25 mm plokštėms nurodytas nuokrypis yra ≤±0,2 mm. Tikrasis nuokrypis patvirtinamas pagal medžiagos storį, geometriją ir brėžinio reikalavimus prieš gamybą.

Nuvalykite nupjautus kraštus

Pjovimas lazeriu sukuria siauresnę terminio pjovimo zoną nei įprastas pjovimas liepsna. Shunchen nurodo pjūvio paviršiaus šiurkštumą Ra ≤12,5 μm ir kontroliuoja matomus įbrėžimus bei pjovimo nelygumus galutinės patikros metu.

Komponentams, kuriuos galima naudoti iškart po pjovimo, tai sumažina kraštų šlifavimo rankiniu būdu poreikį. Jei projektui reikia konkrečios briaunos sąlygos, reikalavimas gali būti įtrauktas į gamybos brėžinį.

Sudėtingi kontūrai ir skylės

Pjovimo proceso metu gali atsirasti netaisyklingų kontūrų, vidinių angų, varžtų skylių, tvirtinimo angų ir plyšių atliekant tą pačią gamybos operaciją. Skaitmeninis įdėjimas naudojamas, kai iš tos pačios pagrindinės plokštės reikia iškirpti kelis skirtingus komponentus.

Mažiausia pjovimo anga yra maždaug 0,5 karto didesnė už plokštės storį, atsižvelgiant į medžiagą, geometriją ir pjovimo sąlygas.

Medžiagos parinktys

Q235B ir A36 tinka daugeliui bendrų konstrukcinių pritaikymų, o Q355B, A572 ir S355JR užtikrina didesnį nurodytą takumo ribą, kai reikalinga tvirtesnė konstrukcinė medžiaga.

Medžiagos klasė patvirtinama pagal kliento pirkimo specifikaciją prieš gaminant. Pagal atitinkamus užsakymus gali būti pateikti medžiagų sertifikatai.

Programos

Plieninės konstrukcijos komponentai

Anglinio plieno gamybos plokštės naudojamos įterptoms plokštėms, sujungimo plokštėms, pagrindo plokštėms, standžiams, laikikliams ir kitiems plieno konstrukcijų komponentams. Iš anksto išpjautos varžtų skylės ir apibrėžti kontūrai leidžia šioms dalims perkelti tiesiai į suvirinimo dirbtuves arba surinkimą vietoje.

Pakartotiniams komponentams CNC pjovimas taip pat išlaiko vienodus matmenis ir skylių padėtį tarp partijų.

Mašinų dalys

Mašinų gamintojai naudoja pjaustytus plieninius ruošinius įrangos pagrindams, laikikliams, rėmo detalėms, montavimo plokštėms, armatūros plokštėms, suvirintoms konstrukcinėms dalims.

Kai komponentas gaminamas pagal kliento brėžinį, pjovimo procese galima laikytis reikiamo išorinio kontūro ir skylių išdėstymo, o ne reikalauti, kad kliento dirbtuvės kiekvieną dalį žymėtų ir pjaustytų rankiniu būdu.

Užuolaidų sienos komponentai

Anglies plieno gamybos plokštę galima apdoroti į užuolaidų sienelių jungtis, kilio priedus, sutvirtinimo dalis ir kitas pasirinktines metalines detales. Kai komponentas yra veikiamas drėgmės arba lauko sąlygomis, po pjovimo galima padengti karštu cinkavimu.

Komunaliniai ir pramoniniai komponentai

Iškirpti plieniniai komponentai taip pat naudojami apsauginių turėklų dalims, ženklų atramoms, gatvių apšvietimo priedams, žemės ūkio mašinų komponentams, transportavimo įrangai ir kitiems pagamintiems plieno mazgams.

Techniniai parametrai

Apdorojimo specifikacijos

Medžiagos savybės

Taikomi standartai

Taikomas standartas, medžiagos klasė, storis ir tolerancija patvirtinama pirkimo specifikacijoje prieš gaminant.

Kokybės kontrolė

Medžiagos apžiūra

Prieš pjaustant, gaunama plokštė patikrinama pagal reikiamą rūšį ir storį. Malūno bandymo dokumentacija suderinama su užsakyme įrašyta medžiagos informacija.

Tai neleidžia gaminti kitokios rūšies ar storio plieno, kai užsakymui reikia konkrečios medžiagos specifikacijos.

Pjovimo apžiūra

Po pjovimo lazeriu inspektoriai patikrina kritinius matmenis pagal patvirtintą brėžinį. Priklausomai nuo dalies, tai gali apimti bendruosius matmenis, kontūro geometriją, skylės skersmenį, skylės padėtį ir plokštės storį.

Pakartotinei gamybai gali būti nustatyti tikrinimo reikalavimai pirmiesiems vienetams prieš apdorojant likusią partiją.

Krašto apžiūra

Nupjautas kraštas patikrinamas, ar nėra per daug įbrėžimų, šlako, matomų deformacijų ir netaisyklingo pjovimo. Paviršiaus šiurkštumo reikalavimus galima patikrinti, kai nurodo klientas.

Medžiagos atsekamumas

Gamybos partija susieta su atitinkama žaliava ir patikrinimo įrašais. Užsakymams, kuriems reikia formalių medžiagų dokumentų, galima pateikti EN 10204 3.1 medžiagų sertifikatą.

SGS patikrinimas

When an independent inspection is required, SGS inspection can be arranged before shipment. Patikrinimo apimtis gali būti apibrėžta pagal pirkimo sutartį, pavyzdžiui, matmenys, medžiagos dokumentacija, kiekis, išvaizda ir kiti sutarti reikalavimai.

OEM pritaikymo paslauga

Piešimo apžvalga

Shunchen accepts customer drawings for made-to-order Carbon Steel Fabrication Plate components. Prieš pateikdama citatą, techninė komanda patikrina brėžinį dėl medžiagos klasės, storio, matmenų, skylių padėties, leistinų nuokrypių ir apdorojimo reikalavimų.

Jei matmenys ar paklaida netinka pasirinktam medžiagos storiui ar pjovimo procesui, prieš gaminant tai gali būti patvirtinta su klientu.

Lizdas

Užsakymams, kuriuose yra kelių dydžių ar formų dalių, komponentai išdėstomi naudojant skaitmeninį įdėjimą. Lizdų išdėstymas paruošiamas pagal reikiamą kiekį ir pagrindinės plokštės matmenis.

Tai nustato pjovimo programą prieš plieninei plokštei patenkant į lazerinį įrenginį.

Pjovimas ir antrinis apdorojimas

Po brėžinio patvirtinimo detalės pjaustomos lazeriu pagal patvirtintą programą. Jei baigtiems komponentams reikalinga apsauga nuo korozijos, jie gali būti siunčiami karštam cinkavimui arba dažymui.

Reikalingas paviršiaus apdorojimas turi būti nurodytas prieš gaminant, nes tai turi įtakos tolesniam apdorojimo būdui ir patikrinimui.

Patikra ir pakavimas

Po apdorojimo gatavi komponentai yra tikrinami pagal sutartus reikalavimus. Medžiagų sertifikatai ir trečiųjų šalių patikrinimo dokumentai gali būti parengti, kai jie yra įtraukti į užsakymą.

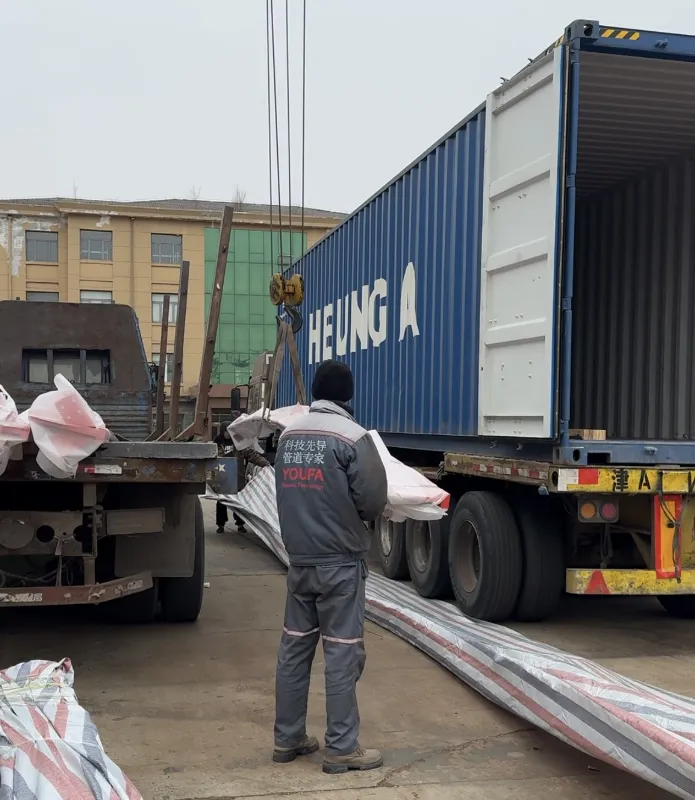

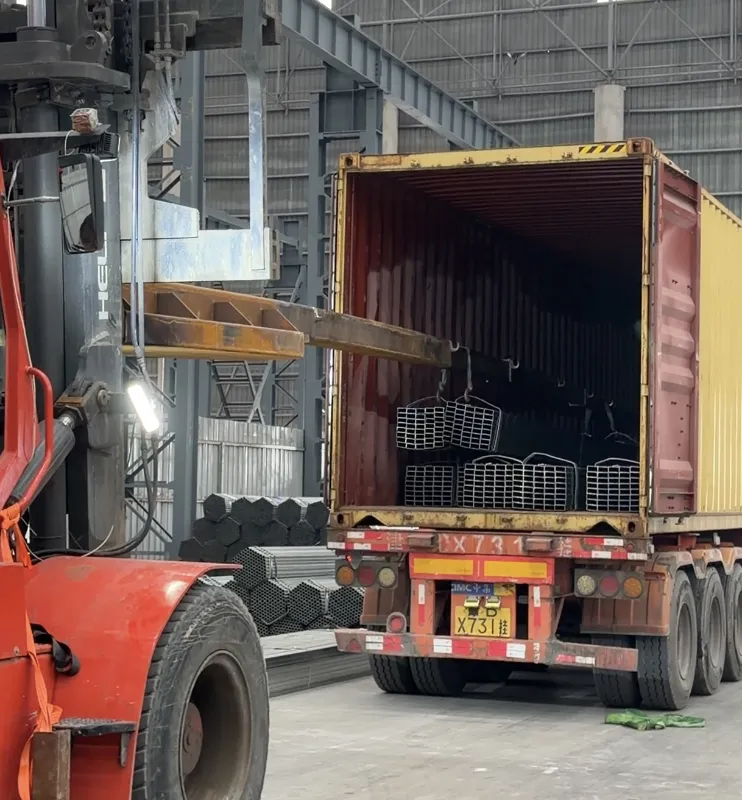

Eksporto siuntoms gali būti naudojama vandeniui atspari plėvelė, mediniai padėklai ir plieninės juostos, atsižvelgiant į komponentų dydį ir siuntimo reikalavimus.

Autentiški klientų atsiliepimai

"Lazeriu pjaustytos plieninės plokštės labai sutaupo mūsų apdorojimo vietoje laiką. ShunChen gaminiai pasižymi stabiliu tikslumu ir nulinėmis nuolaužomis, o tai puikiai atitinka mūsų plieno konstrukcijų surinkimo reikalavimus. Jų pristatymas visada vyksta pagal grafiką."

— Omaras Hassanas, projektų vadovas, Middle East Construction Engineering Co., Ltd.

"Gaminame tikslias mechanines dalis su griežtais tolerancijos reikalavimais. ShunChen lazeriu pjaustomos anglinio plieno plokštės turi minimalią deformaciją ir pastovią partijos kokybę, o tai efektyviai sumažina atmetimo rodiklį ir gamybos sąnaudas."

— Li Mingas, Buitinių mašinų gamybos Co., Ltd. techninis direktorius.

"Užuolaidų sienelių inžinerijai keliami aukšti reikalavimai išvaizdai ir surinkimo tikslumui. Jų lazeriu supjaustytos jungtys turi tikslius matmenis ir lygias briaunas, o tai labai pagerina montavimo efektyvumą ir projekto kokybę."

— Zhang Wei, Rytų Kinijos užuolaidų sienelių inžinerijos įmonės pirkimų direktorius

Kodėl verta rinktis mus

Pagrindinis „Shunchen“ privalumas gaminto plieno užsakymams yra tas, kad plieno medžiagų tiekimas, plokščių pjaustymas, paviršiaus apdorojimas ir eksporto siuntos gali būti vykdomos toje pačioje pramonės grupėje.

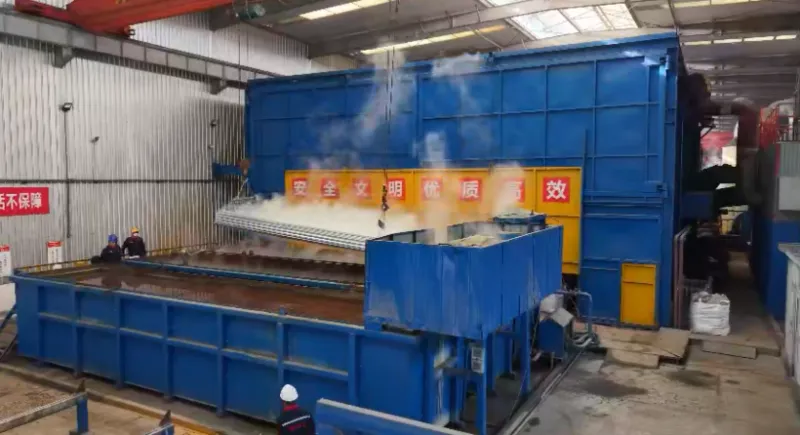

Grupė buvo įkurta plieno pramonėje 2014 m. ir nuo tada įtraukė karštojo cinkavimo, plieno konstrukcijų gamybą, fotovoltinės atramos gamybą, sandėliavimą ir logistiką. Dabartinis metinis gamybos pajėgumas viršija 450 000 tonų, daugiau nei 40 000 kvadratinių metrų gamybos ir sandėliavimo patalpos.

Klientams, perkantiems pagamintus komponentus, tai reiškia, kad užsakymas neturi būti padalintas tarp plieno tiekėjo, pjovimo cecho, cinkavimo įmonės ir eksporto prekybininko.

Shunchen gali patvirtinti medžiagos klasę ir pjovimo reikalavimus pagal kliento brėžinius, apdoroti plieninę plokštę, surengti pasirenkamą cinkavimą ar dažymą, užpildyti reikiamus tikrinimo dokumentus ir paruošti gatavus komponentus eksportui.

Įprastos žaliavos sandėliuojamos pagal gamybos reikalavimus. Užsakymų pavyzdžiai paprastai gali būti surengti per maždaug 3 dienas, o masiniai užsakymai paprastai suplanuojami per 7–10 dienų. Tikrasis pristatymo laikas priklauso nuo medžiagų prieinamumo, užsakymo kiekio, dalių geometrijos, paviršiaus apdorojimo ir tikrinimo reikalavimų.

Įmonė turi ISO 9001 sertifikatą ir palaiko MTC EN 10204 3.1 ir SGS tikrinimą taikomiems eksporto užsakymams.

DUK

Kokios medžiagos gali būti naudojamos anglinio plieno gamybos plokštėms?

Įprastos medžiagos yra Q235B, Q355B, ASTM A36, ASTM A572, S235JR, S355JR, SS400 ir SM490. Prašant pasiūlymo reikia nurodyti reikiamą pažymį.

Kokio storio galima pjauti lazeriu?

Standartinis apdorojimo diapazonas yra 1,5–25 mm. Jei reikiamas storis nepatenka į šį diapazoną, techninė komanda gali peržiūrėti medžiagos ir komponento geometriją prieš patvirtindama gamybą.

Ar galite pjaustyti plieno plokštes pagal CAD brėžinius?

Taip. Customers can provide CAD drawings or other suitable engineering files. The drawing is reviewed before production to confirm dimensions, material, thickness, hole positions, and tolerances.

Ar galite apdoroti skyles kartu su plokštės kontūru?

Taip. Į CNC pjovimo programą galima įtraukti varžtų skyles, tvirtinimo angas, griovelius ir kitas vidines geometrijas. Skylės dydis ir padėties paklaida turi būti nurodyti brėžinyje.

Ar nupjautos dalys gali būti cinkuotos?

Taip. Hot-dip galvanizing can be arranged after cutting. This is commonly used for outdoor structural components, curtain wall fittings, and other parts requiring additional corrosion protection.

Ar galite pateikti MTC ir SGS ataskaitas?

Taip. Pagal atitinkamus užsakymus galima gauti EN 10204 3.1 medžiagų sertifikatus. SGS trečiosios šalies patikrinimas taip pat gali būti surengtas, kai to reikalauja kliento pirkimo specifikacija.

Kokia informacija reikalinga citatai?

Citatos paprastai reikalaujama plieno rūšies, storio, komponento brėžinio, kiekio, reikiamo nuokrypio, paviršiaus apdorojimo, tikrinimo reikalavimų ir pristatymo vietos. Jei brėžinyje yra keli skirtingi komponentai, taip pat reikia nurodyti kiekvienos dalies reikiamą kiekį.

Koks yra įprastas pristatymo laikas?

Užsakymų pavyzdžiai paprastai gali būti surengti per maždaug 3 dienas, o masiniai užsakymai paprastai suplanuojami per 7–10 dienų. Galutinis pristatymo laikas patvirtinamas peržiūrėjus medžiagą, kiekį, pjovimo sudėtingumą, paviršiaus apdorojimą ir tikrinimo reikalavimus.
