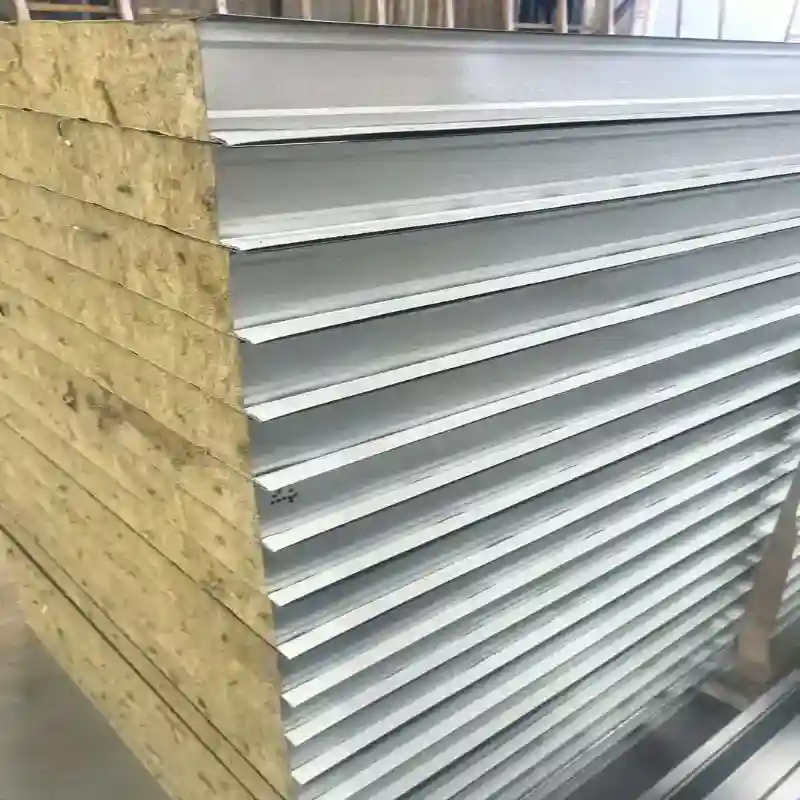

Metalinė kompozitinė stogo plokštė

Shunchen Metal Composite Roof Panel siūlo integruotą stogo dangos sprendimą pramoninėms įmonėms, sandėliams, šaldymo sandėliams ir komerciniams pastatams. Dėl nuolatinio patvarios metalinės dangos laminavimo ir izoliuotų gyslų (50–200 mm) pašalinami papildomi sluoksniai vietoje ir maksimaliai padidinamas energijos vartojimo efektyvumas. Palaikomas 450 000 tonų grupės pajėgumų, jis pateikia visas pasirinktines specifikacijas ir greitą pristatymą.

Pagrindinės savybės

Integruota šilumos izoliacija

Izoliuota šerdis yra uždaryta tarp metalinių lakštų, sukuriant ištisinį šilumos barjerą per visą stogą. PU ir PIR šerdys ypač tinka pastatams, kur svarbu riboti šilumos perdavimą per stogą.

Reikiamą metalo kompozito stogo plokštės storį galima pasirinkti atsižvelgiant į projekto izoliacijos tikslą ir vietines klimato sąlygas, o ne naudojant vieną fiksuotą storį kiekvienam pastatui.

Atsparus oro sąlygoms metalinis paviršius

Išorinis metalinis sluoksnis yra pirmoji kliūtis nuo lietaus, saulės spindulių, vėjo ir atmosferos poveikio. Pasirinkta dangų sistema suteikia plieniniam arba aliuminio pagrindui apsaugą, taip pat lemia matomą stogo apdailą.

Projektams, vykdomiems drėgnoje, pakrantėje arba chemiškai veikiamoje aplinkoje, pagrindo ir dangos specifikacija turi būti parenkama atsižvelgiant į numatomas korozijos sąlygas.

Struktūrinis standumas

Sujungta daugiasluoksnė konstrukcija sujungia dvi metalines dangas su standžia arba pusiau standžia izoliacijos šerdimi. Taip sukuriama storesnė ir stabilesnė plokštė nei vienas plonas metalo lakštas.

Plokštės standumas priklauso nuo šerdies tipo, plokštės storio, metalo lakšto storio, profilio geometrijos, tarpatramio ir tvirtinimo būdo. Todėl projektuojant stogą galutinė plokštės konfigūracija turėtų būti parinkta atsižvelgiant į reikiamą tarpatramį ir apkrovos sąlygas.

Sumažintas stogo sluoksnis

Kadangi metalinė danga ir izoliacija tiekiami kaip vienas gamyklinis komponentas, stogo dangos sistemai nereikia atskiro izoliacijos sluoksnio tarp išorinės stogo skardos ir pastato vidaus.

Ši integruota konfigūracija gali sumažinti montavimo etapų skaičių ir supaprastinti medžiagų tvarkymą statant stogą.

Pasirinktinė paviršiaus išvaizda

Išorės ir vidaus metalo lakštai gali būti tiekiami skirtingomis dangomis ir spalvomis. Tai leidžia stogo išvaizdą derinti prie pramonės objektų, komercinių pastatų, sandėlių ir kitų architektūrinių reikalavimų.

Programos

Pramonės dirbtuvės ir gamyklos

Metalinės kompozitinės stogo plokštės naudojamos gamykliniams stogams, kur reikalinga šilumos izoliacija kartu su užbaigtu metaliniu stogo paviršiumi. PU, PIR ir akmens vatos konfigūracijos gali būti parenkamos pagal pastato šilumos ir gaisro reikalavimus.

Sandėliai ir logistikos pastatai

Sandėliams reikia didelių stogo plotų su vienodais plokščių matmenimis ir efektyviu įrengimu. Surenkama skydinė konstrukcija tinka plieninio karkaso sandėliams ir logistikos objektams, kur stogo konstrukcija turi apimti didelius plotus.

Šaldymo patalpos

Šaldomiems ir kontroliuojamiems pastatams pagal termoizoliacines savybes galima pasirinkti PU arba PIR gyslas. Plokštės storis paprastai nustatomas pagal tikslinę patalpų temperatūrą, lauko klimatą, šaldymo apkrovą ir pastato apvalkalo konstrukciją.

Komerciniai ir žemės ūkio pastatai

Plokštės gali būti naudojamos komerciniams pastatams, žemės ūkio sandėliavimo patalpoms, gyvulininkystės pastatams ir kitoms konstrukcijoms, kurioms reikalingas užbaigtas izoliuotas stogas.

Ugniai jautrūs pramoniniai pastatai

Akmens vatos šerdies konfigūracijos gali būti naudojamos ten, kur projektui reikalinga mineralinė izoliacija su nedegiomis savybėmis. Galutinė ugnies klasifikacija turi būti patvirtinta pagal visą skydo konstrukciją ir taikomą bandymo standartą.

Techniniai parametrai

Gaminio specifikacijos

Tipinio storio pasirinkimas

Metalinio kompozito stogo plokštės storis turėtų būti nustatomas pagal reikiamą šiluminę charakteristiką, gaisro specifikaciją, tarpatramį, vietinį klimatą ir konstrukcinį projektą, o ne pasirenkamas tik pagal pastato tipą.

Taikomi standartai

Shunchen gali gaminti plokštes pagal nurodytus Kinijos ir tarptautinius reikalavimus, įskaitant GB/T 23932-2009 ir EN 14509, kur taikoma. Gaisro ir eksploatacinių savybių bandymai gali būti atliekami pagal taikomą projekto specifikaciją, įskaitant atitinkamus ASTM arba kitus regioninius bandymo metodus.

Tikslus standartas ir bandymo metodas turi būti patvirtinti prieš gaminant, nes ugnies klasifikacija ir šiluminės charakteristikos priklauso nuo visos plokštės konstrukcijos, įskaitant metalines dangas, šerdies medžiagą, storį, jungtis ir montavimo konfigūraciją.

Gamyba ir kokybės kontrolė

Nepertraukiama plokščių gamyba

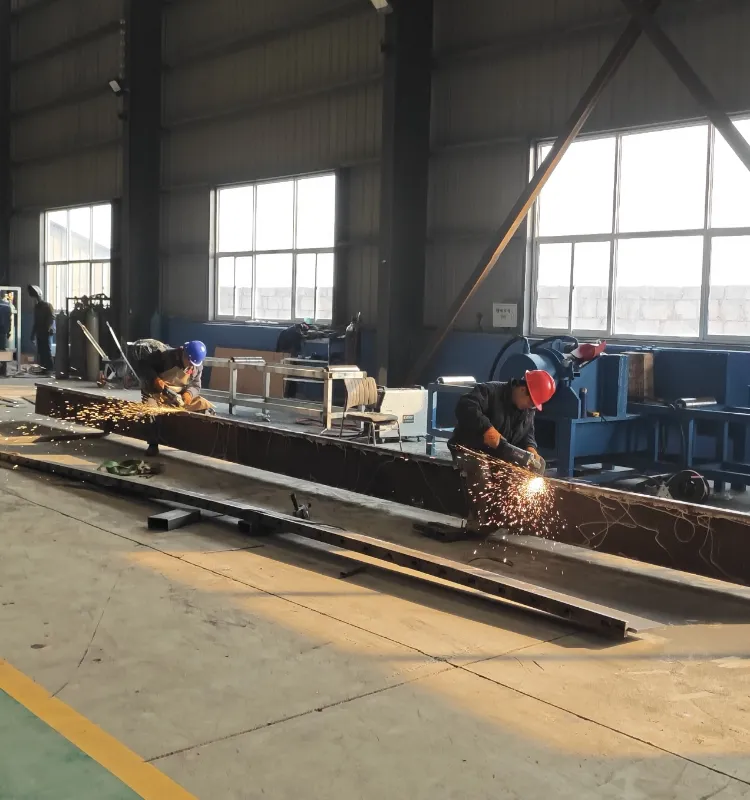

Shunchen naudoja automatizuotas nepertraukiamas kompozicines gamybos linijas, kad suformuotų metalo lakštus, paruoštų izoliacijos šerdį, klijuojančias medžiagas ir sluoksnius presuoja į integruotą plokštę.

Nepertraukiama gamyba užtikrina vienodą plokščių geometriją ir sluoksnių išdėstymą per visą gamybos laikotarpį.

Pagrindinės medžiagos patikrinimas

Prieš laminavimą izoliacijos šerdis patikrinama pagal reikiamą medžiagos tipą ir specifikacijas. Tankis, storis ir kitos svarbios savybės gali būti patikrintos pagal pasirinktą šerdį ir taikomus tikrinimo reikalavimus.

Skydo matmenų patikrinimas

Gatavų metalinių kompozitinių stogo plokščių storis, plotis, ilgis, profilio būklė ir matomas matmenų nuokrypis tikrinamas. Tikrinant daugiausia dėmesio skiriama tam, ar gatava plokštė atitinka patvirtintas gamybos specifikacijas.

Klijavimas ir paviršiaus apžiūra

Sujungta sąsaja patikrinama, ar nėra matomo delaminacijos ir nepilno sukibimo. Prieš pakuojant metalinis paviršius patikrinamas, ar nėra įbrėžimų, dangos defektų, įlenkimų ir kitų matomų pažeidimų.

Veikimo testavimas

Atsižvelgiant į gaminio konfigūraciją ir projekto reikalavimus, bandymai gali apimti šilumos laidumą, atsparumą ugniai, atsparumą lenkimui ir kitus svarbius veikimo patikrinimus.

Eksporto užsakymams, kuriems reikalingas nepriklausomas patikrinimas, trečiosios šalies patikrinimas per tokias organizacijas kaip SGS arba BV gali būti organizuojamas pagal sutartą tikrinimo apimtį.

OEM pritaikymas

Šerdies ir metalo medžiagų pasirinkimas

Klientai gali nurodyti išorinį metalo lakštą, vidinį metalo lakštą ir izoliacijos šerdį pagal projekto reikalavimus. Shunchen gali tiekti derinius, pagamintus iš spalvoto plieno, aliuminio-magnio-mangano lydinio, PU, ​​PIR, akmens vatos ir stiklo vatos.

Plokštės storis ir plotis

Plokštės storis gali būti pritaikytas pagal izoliacijos reikalavimus ir pastato projektą. Efektyvus plotis taip pat gali būti reguliuojamas, kad atitiktų stogo išdėstymą ir montavimo sistemą.

Pasirinktinis skydelio ilgis

Plokštės gali būti gaminamos fiksuoto arba individualaus ilgio. Supjaustoma pagal ilgį, sumažina didelio pjovimo vietoje poreikį ir leidžia plokščių matmenis suderinti su stogo geometrija.

Paviršiaus danga ir spalva

Klientai gali nurodyti dangos tipą, paviršiaus apdailą ir spalvą. Galimos poliesterio ir fluoro angliavandenilių dangų sistemos, atitinkančios skirtingus poveikio ir išvaizdos reikalavimus.

Surenkamasis apdorojimas

Papildomas gamyklinis apdorojimas gali apimti atidarymą, kraštų sandarinimą, kampų lenkimą ir išankstinį gręžimą pagal patvirtintus brėžinius. Šios operacijos atliekamos prieš išsiuntimą, kai pagal projektą plokštės turi būti iš dalies paruoštos montavimui.

Diegimas ir prijungimas

Stogo išdėstymas

Prieš montuojant reikia patikrinti stogo konstrukciją, ar jos išlygiavimas, atstumas tarp įvorių, lygis ir laikančiosios sąlygos. Prieš pakeliant ryšulius ant stogo, metalinių kompozitinių stogo plokščių matmenys turi būti patikrinti pagal patvirtintą stogo išdėstymą.

Skydelio padėties nustatymas

Plokštės yra išdėstytos išilgai suprojektuotos stogo krypties ir palaikomos apačioje esančiais garbanomis. Teisingas išlyginimas yra svarbus, nes skydo jungtis lemia stogo dangos tęstinumą.

Jungtinis sujungimas

Gretimos plokštės jungiamos per suprojektuotą šoninę jungtį arba persidengimo konstrukciją. Jungtis turi būti visiškai užsifiksavusi ir išlyginta prieš tvirtinant, kad tarp plokščių neatsirastų tarpų.

Tvirtinimas

Tvirtinimo detalės montuojamos per nurodytą tvirtinimo vietą į laikančiąją konstrukciją. Tvirtinimo elementų tipas, tarpai, poveržlės specifikacijos ir tvirtinimo padėtis turi atitikti projekto montavimo brėžinį ir vietinius vėjo apkrovos reikalavimus.

Blyksniai ir sandarinimas

Stogo kraštams, keteroms, slėniams, įvadams ir kitoms sankryžoms reikia tinkamai uždengti ir sandarinti. Šios sritys yra ypač svarbios siekiant išvengti vandens patekimo, nes jos pertraukia ištisinį stogo paviršių.

Montavimo detalės turi atitikti plokščių tiekėjo montavimo instrukcijas ir statybos inžinieriaus patvirtintą stogo projektą.

Kodėl verta rinktis Shunchen?

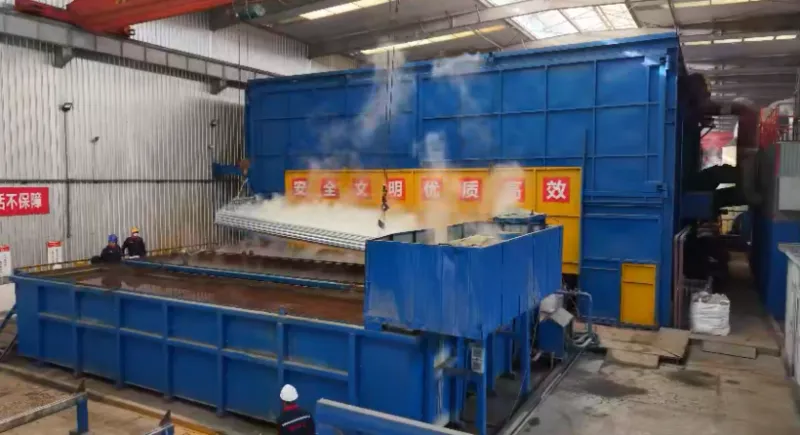

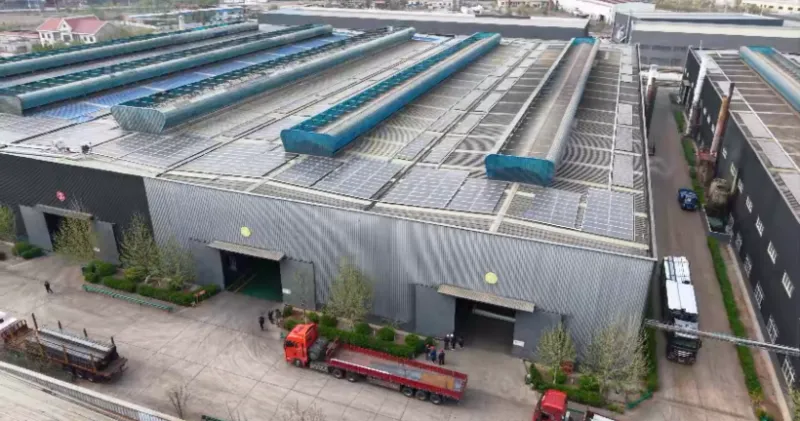

Shunchen tiekia metalines kompozitines stogo plokštes iš integruotos plieno apdirbimo gamybos bazės su įranga, apimančia plieno medžiagų apdirbimą, dengimą, cinkavimą, sandėliavimą ir logistiką.

Grupės metinis gamybos pajėgumas viršija 450 000 tonų ir daugiau nei 40 000 kvadratinių metrų gamybos ir sandėliavimo ploto. Sudėtinių stogo plokščių užsakymams ši gamybos infrastruktūra palaiko žaliavų tiekimą, plokščių gamybą, pritaikytą apdorojimą, tikrinimą, pakavimą ir eksporto siuntimą toje pačioje tiekimo grandinėje.

Prieš gamybą klientai gali nurodyti plokštės šerdį, metalo lakštą, storį, plotį, ilgį, dangą, spalvą ir surenkamuosius reikalavimus. Techninė informacija yra peržiūrima pagal projekto specifikaciją, kad gamybos konfigūracija būtų patvirtinta prieš pradedant gaminti.

Eksporto užsakymams Shunchen gali pateikti gamyklos bandymų dokumentus, matmenų patikrinimo įrašus, medžiagų dokumentus ir, jei reikia, trečiosios šalies patikrinimą. Tarptautiniams užsakymams galimi FOB ir CIF siuntimo susitarimai.

DUK

Kuo skiriasi metalinė kompozitinė stogo plokštė nuo vieno sluoksnio metalinio stogo lakšto?

Metalinės kompozicinės stogo plokštės yra izoliacinės šerdies tarp dviejų metalinių sluoksnių, o vieno sluoksnio stogo lakštas daugiausia yra išorinė oro sąlygoms atspari danga. Todėl kompozitinė konstrukcija sujungia stogo dangos ir izoliacijos funkcijas viename surenkamajame komponente.

Kurią šerdį reikėtų pasirinkti kompozitinei stogo plokštei?

PU ir PIR dažniausiai pasirenkami, kai šilumos izoliacija yra pagrindinis reikalavimas. Akmens vata tinka projektams, kur svarbios ugnies savybės ir mineralinė izoliacija. Stiklo vata gali būti svarstoma tada, kai reikalinga šilumos ir garso izoliacija. Galutinis pasirinkimas turi atitikti projekto šilumines ir ugnies specifikacijas.

Kokio storio plokštės galimos?

Įprasti storiai yra 50, 75, 100, 150 ir 200 mm. Kiti storiai gali būti aptariami pagal reikiamą šiluminę charakteristiką ir projekto projektą.

Ar galima pritaikyti skydelio ilgį?

Taip. Plokštės gali būti tiekiamos fiksuoto ilgio, pvz., 6 m ir 12 m, arba supjaustytos iki nurodyto ilgio, atsižvelgiant į stogo išdėstymą ir transportavimo reikalavimus.

Ar galima pritaikyti išorinę spalvą ir dangą?

Taip. Gali būti tiekiamos poliesterio, fluoro anglies ir kitos nurodytos dangų sistemos. Spalva taip pat gali būti pritaikyta pagal turimą dengimo sistemą ir projekto reikalavimus.

Ar galite pateikti aliuminio-magnio-mangano plokštes?

Taip. Aliuminio-magnio-mangano lydinio lakštai gali būti naudojami kaip metalinis paviršius tinkamoms sudėtinėms stogo plokščių konfigūracijoms. Pagrindo storis ir plokštės struktūra turi būti patvirtinti pagal stogo projektą.

Ar galite apdoroti angas prieš išsiunčiant?

Taip. Atidarymas, kraštų sandarinimas, lenkimas ir išankstinis gręžimas gali būti išdėstyti pagal patvirtintus gamybos brėžinius.

Kokios informacijos reikia citatai?

Reikalinga informacija paprastai apima stogo plotą arba plokštės kiekį, plokštės storį, šerdies medžiagą, metalo lakšto tipą ir storį, efektyvų plotį, plokštės ilgį, dangą, spalvą, montavimo reikalavimus ir pristatymo vietą. Stogo brėžiniai praverčia, kai užsakovui reikalingas kiekio apskaičiavimas ar surenkamas apdorojimas.

Ar galite organizuoti trečiosios šalies patikrinimą?

Taip. SGS, BV ar kitos sutartos trečiosios šalies patikrinimas gali būti organizuojamas pagal pirkimo sutartyje nurodytą patikrinimo apimtį.
